Габаритные размеры наружных блоков тепловых насосов Mitsubishi Heavy Industries

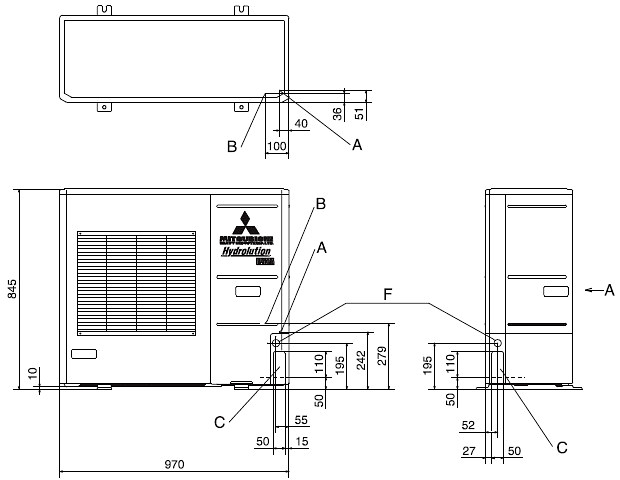

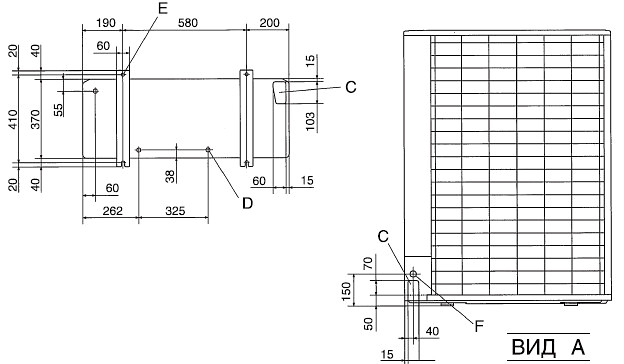

Габариты наружного блока теплового насоса Mitsubishi Heavy 3H

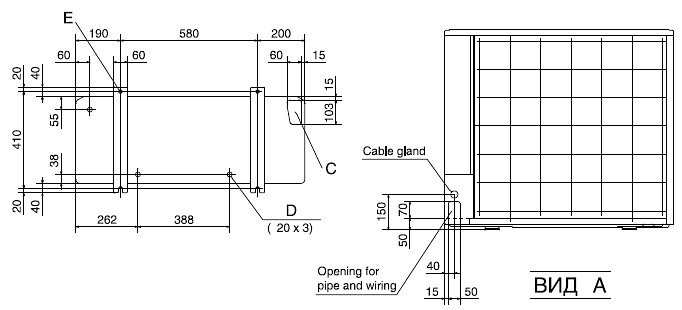

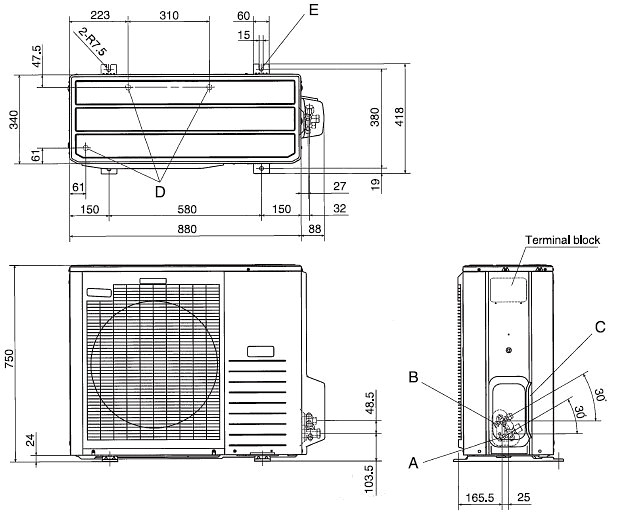

Наружный блок 3.5 НР

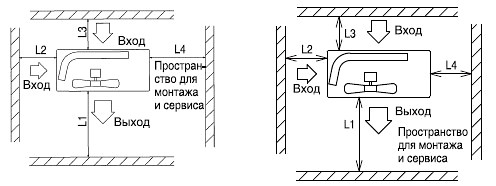

Минимальное пространство для установки
| Размер / Пример |
1
|
2
|
3
|
|
L1
|
Open
|
Open
|
500
|
|
L2
|
300
|
250
|
Open
|
|
L3
|
100
|
150
|
100
|
|
L4
|
250
|
250
|
250
|
| Размер / Пример |
1
|
2
|
3
|
|
L1
|
Open
|
Open
|
500
|
|
L2
|
300
|
5
|
Open
|
|
L3
|
150
|
300
|
150
|
|
L4
|
5
|
5
|
5
|
Габариты наружного блока теплового насоса Mitsubishi Heavy 6H

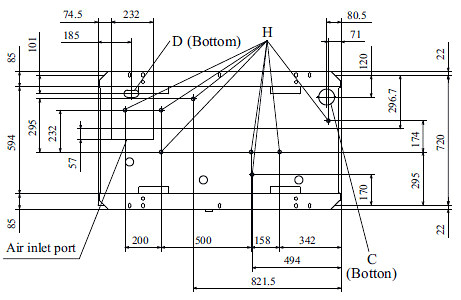

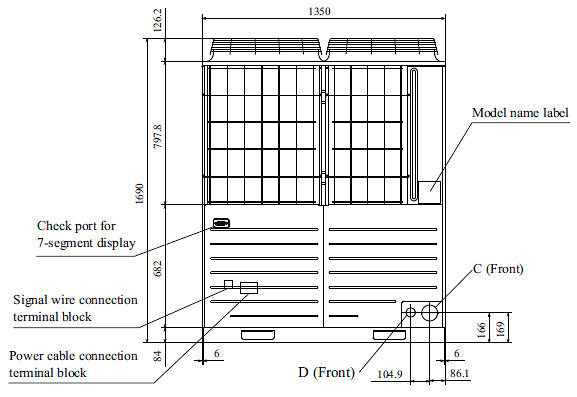

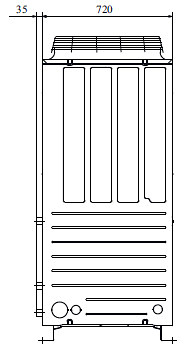

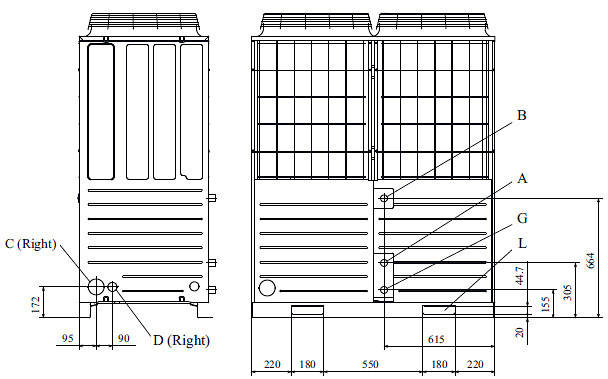

Q-ton. Габариты наружного блока


| Обозначение |
Содержание |
|
A
|
Подключение трубы входящей воды
|
R/C 3/4 (медная труба 20А)
|
|
B
|
Выход трубы горячей воды
|
R/C 3/4 (медная труба 20А)
|
|
C
|
Отверстие для кабеля связи теплового насоса с хранилищем
горячей воды
|
φ88 (or φ100)
|
|
D
|
Отверстие для ввода кабеля питания
|
φ50 (справа, спереди), прямоугольное отверстие
40х80
(снизу)
|
|
F
|

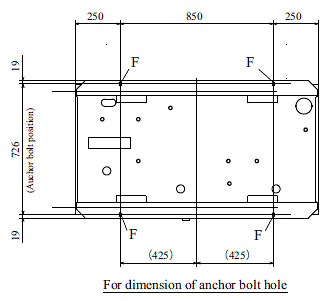

Отверстия для анкерных болтов
|
М10х4 шт.
|
|
G
|
Вывод дренажной трубы
|
R/C 3/4 (медная труба 20А)
|
|
H
|
Дренажное отверстие
|
φ20 х 8
|
|
L
|
Отверстие для крепления строп или
|
180 х 44.7
|
Хороший пример:
Блок установлен на раме, трубы проходят под ним
Плохой пример:
Недостаточно места для обслуживания, т.к. труба проходит рядом с
сервисной
См. также:
Тепловые насосы Mitsubishi Heavy Industries
|
